Illuminazione naturaleMENOFUMO ORIZZONTALE ELETTRICO crea a livello del pavimento uno strato libero da fumi. Oltre ad essere un efficace evacuatore di fumo e calore, può essere utilizzato quotidianamente come sistema di aerazione in ambienti chiusi.
A norma EN 12101 – 2 CE

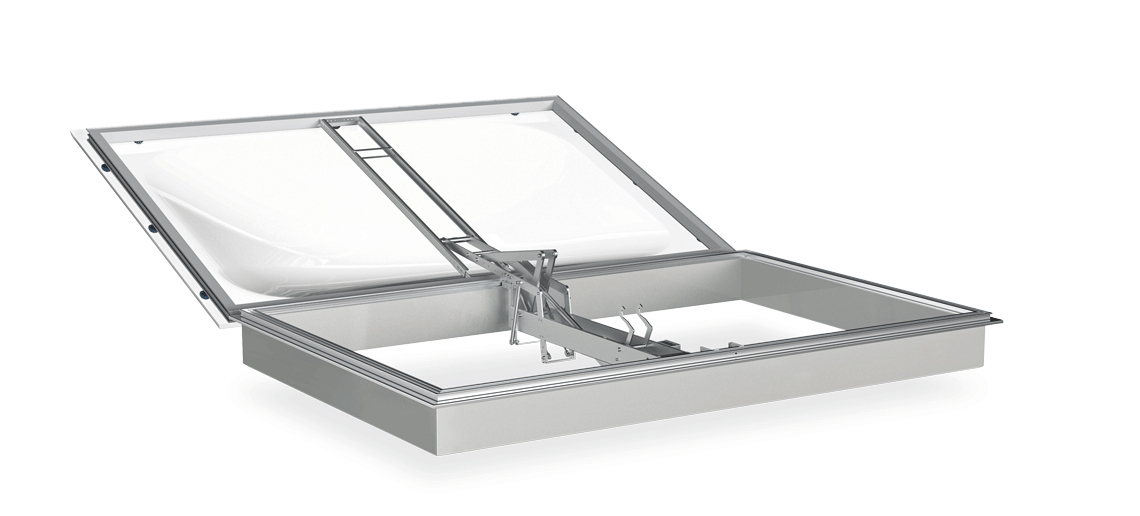

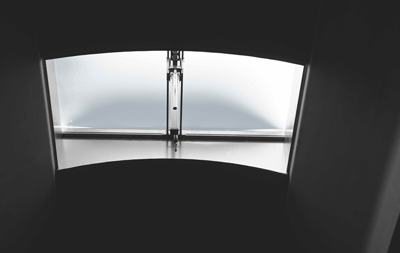

Evacuatore di fumo e calore orizzontale_e
Menofumo orizzontale_e elettrico
In caso di incendio è indispensabile favorire l’uscita del fumo e del calore, in questo modo si riducono i rischi di intossicazione, incidenti dovuti al deflusso delle persone e si favoriscono le operazioni di soccorso e primo intervento.
Materiali di copertura

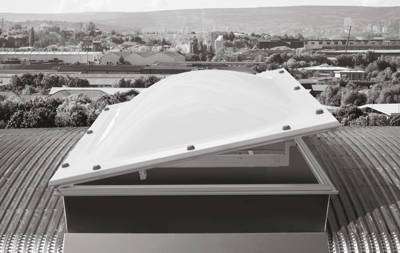

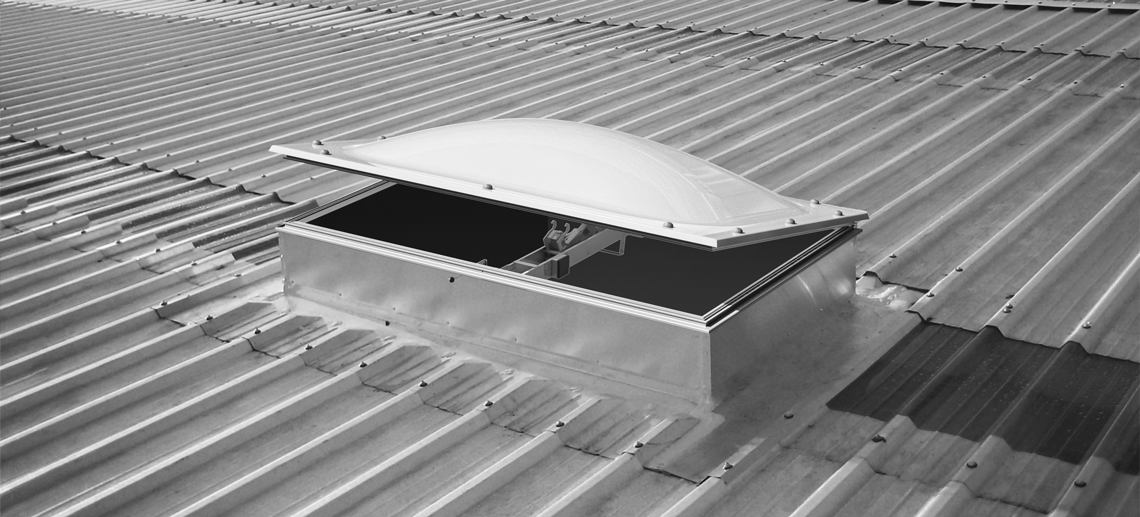

EVACUATORE DI FUMO ORIZZONTALE
- Telaio apribile rinforzato (Carico neve fino a 75Kg/mq – 1000 Pa)
- Certificato CE
- Installabile anche oltre i 700 mt di altitudine
- Utilizzabile anche per l’aerazione

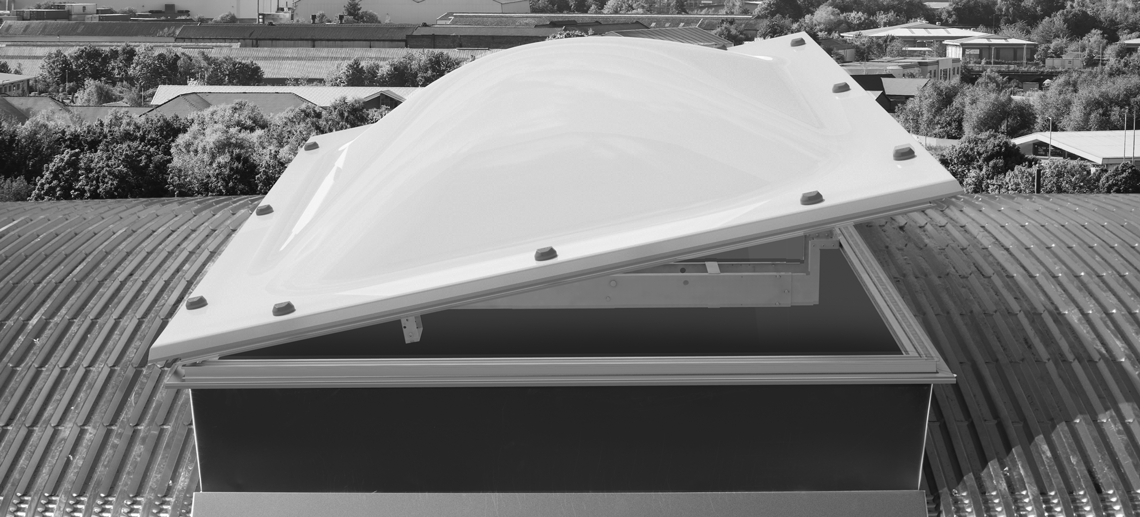

MATERIALI DI COPERTURA
- Cupole in policarbonato PC compatto / PCA alveolare
- Copertura centina in policarbonato
- Lastra piana in PCA alveolare
- Pannello sandwich
TELAIO APRIBILE
La struttura è composta da due telai,
uno apribile e uno fisso, in alluminio estruso naturale lega 6060 uniti tra loro per mezzo di cerniere in alluminio con perni in acciaio inox. Tra i due telai è interposta una guarnizione in gomma EPDM a garanzia di una perfetta chiusura.

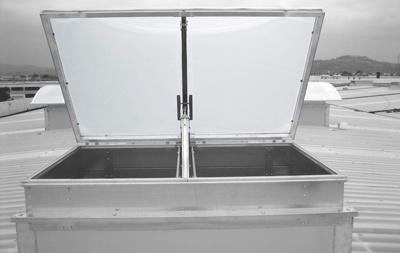

Sistemi di apertura
L’Apertura dell’ ENFC avviene tramite un meccanismo azionato da energia elettrica a bassa tensione. L’alimentazione può essere a 48V e 24V tramite centrale con batterie tampone.
La scelta di utilizzare un’alimentazione a 48 volt permette la realizzazione dell’impianto con sezione a cavi inferiore.
IL MECCANISMO ELETTRICO PORTA CON SÈ MOLTEPLICI VANTAGGI:
- Assenza di componenti che necessitano di sostituzione periodica
- Collaudo e manutenzione periodica semplificati
- Movimentazione garantita dalle batterie tempone delle centrali
- Possibilità di collegare una centrale vento / pioggia
DISPOSITIVO DI CONTROLLO ”LIP”
A bordo dell’EFC è installato un limitatore di corrente elettronico (LIP) che protegge da eventuale sovraccarico il motore. A richiesta, all’interno del LIP, può essere installato un rilevatore di calore tarato a: 75°, 110°, 140°.
Dispositivo automatico tarato a 68-93-141-182°C standard dotato di bombola CO2.
Dispositivo automatico tarato a 68-93-141-182°C standard dotato di bombola CO2 e attuatore pirotecnico non riarmabile.
Dispositivo automatico tarato a 68-93-141-182°C standard dotato di bombola CO2 e attuatore elettromagnetico riarmabile.
Dispositivo automatico tarato a 68 – 93 – 141 – 182°C standard dotato di bombola CO2 e valvola selettrice per collegamento ad impianto pneumatico.
CARATTERISTICHE TECNICHE
PRESTAZIONI E CLASSIFICAZIONE

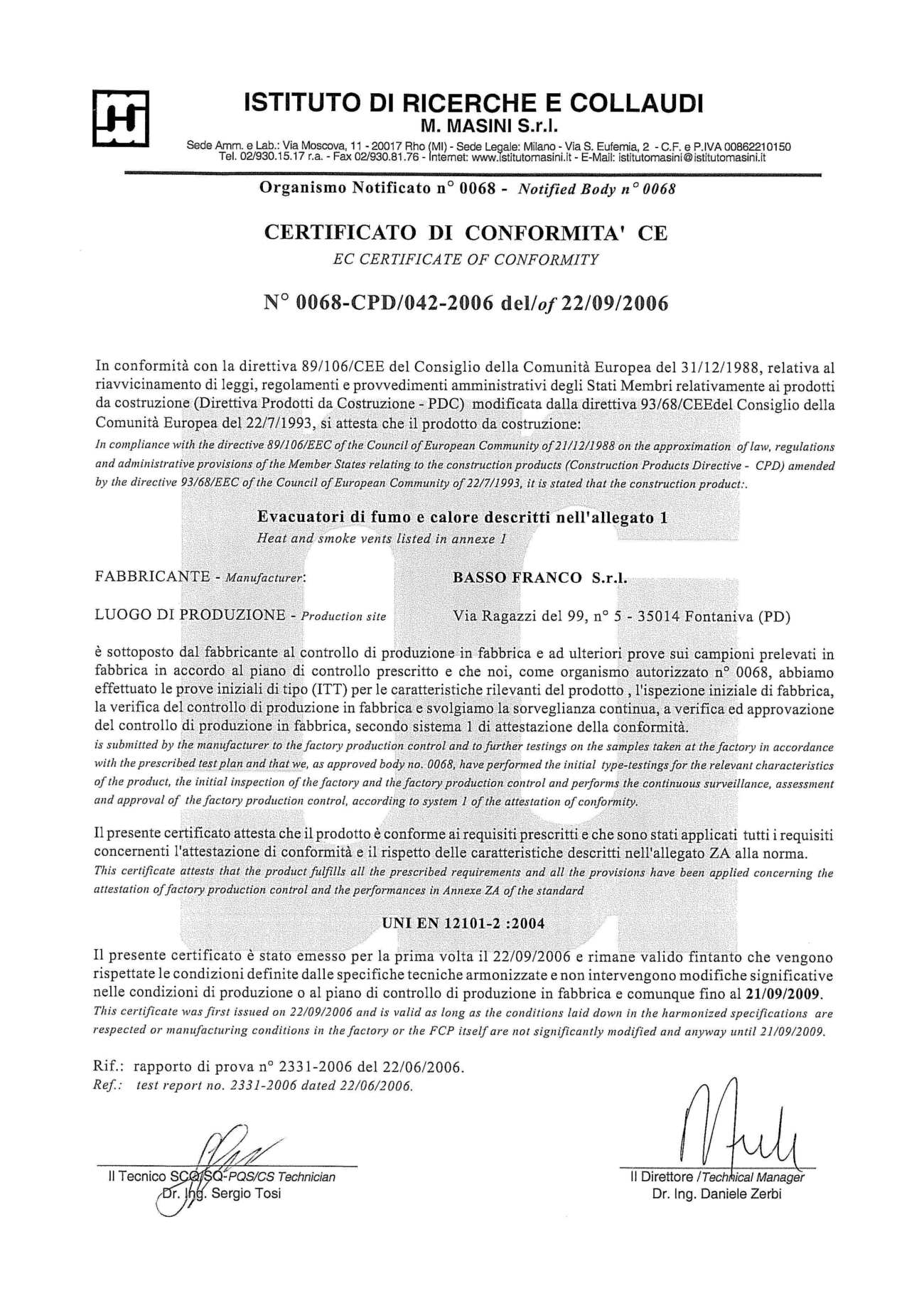

MENOFUMO ORIZZONTALE ELETTRICO è stato certificato presso un istituto di ricerche autorizzato in conformità alla normativa di prodotto vigente EN 12101-2 ottenendo la marcatura CE. Le classificazioni ottenute sono valide per tutta la gamma prodotta da BASSO indistintamente da dimensioni e tipologie.
BASSE TEMPERATURE AMBIENTE T(00)
La prestazione definisce la minima temperatura interna dell’ambiente nel quale l’evacuatore può funzionare. MENOFUMO ORIZZONTALE può funzionare fino a 0°C temperatura ambiente.
AFFIDABILITÀ RE 500
La prestazione definisce il numero di cicli successivi di apertura/chiusura, fino alla posizione di sicurezza incendio senza che, dopo il numero di cicli prestabiliti, si verificano rotture o deformazioni permanenti che possano compromettere la funzionalità.
APERTURA SOTTOCARICO SL 750/500
La prestazione definisce il massimo carico neve con cui l’ ENFC è in grado di aprirsi in un tempo massimo di 60 secondi. MENOFUMO ORIZZONTALE è stato classificato SL750 sollevando un carico con una velocità del vento contrario pari a 10m/s.
CARICO VENTO WL 1500
La prova di carico al vento consiste nel testare l’apertura dell’ ENFC dopo la simulazione di una depressione esterna, MENOFUMO ORIZZONTALE ha superato la prova con 1500 Pa.
RESISTENZA AL CALORE B 300
La prova di resistenza al calore consiste nel testare l’apertura dell’ENFC alle alte temperature. MENFUMO ORIZZONTALE ha superato la prova a 300°C
DIMENSIONE EVACUATORI
MENOFUMO ORIZZONTALE è realizzato su misura, nelle misure certificate (standard) in larghezza 60/80/100/120/150/160 e nella lunghezza massima di 250 cm come da normativa vigente. Le dimensioni comunemente utilizzate, variano a seconda della forma prescelta, quadrata o rettangolare e influiscono sulla superficie utile apribile ( SUA mq ).
Basamenti in lamiera
Il basamento è realizzato in lamiera pressopiegata (zincata – preverniciata – inox – verniciata ral a richiesta dello spessore standard di 12/10 mm.
La sua altezza è personalizzabile in base alle esigenza del cantiere ed il labbro di appoggio inferiore viene realizzato in conseguenza alla tipologia di copertura al quale si dovrà adattare. Il basamento può essere fornito a parete semplice oppure coibentato mediate l’impiego di un pannello in polistirene autoestinguente con Sp.4 cm adattato per esser inguainato, a cura del cliente, oppure accoppiato ad una lamiera esterna zincata sp. 8/10 mm da raccordare alla copertura. Lo spessore e la tipologia della coibentazione sono anch’essi aspetti personalizzabili.
- Realizzazione su misura
- Adattabile a qualsiasi copertura
- Realizzato in piccole/grandi dimensioni
- Coibentazione a richiesta.
Reti
Reti anticaduta
La rete anticaduta elettrosaldata potra essere installata sopra oppure sotto al basamento ed è provvista di triplo vivagno alle estremità con fili orizzontali e verticali entrambi lineari in acciaio zincato diametro 2,0 mm e maglia 100×50 cm.
Tale rete è certificata alla prova di caduta di un peso di 50kg lasciato cadere da un’altezza di 1.200 mm.
Reti antintrusione
La rete antintrusione elettrosaldata zincata potrà essere installata sopra oppure sotto al basamento, e può essere prodotta con tondo pieno diametro 15 mm e maglia 180×500 mm.
Ventilazione giornaliera
Il meccanismo a bordo di MENOFUMO ORIZZONTALE ELETTRICO:
permette di utilizzare l’evacuatore per la ventilazione giornaliera con apertura regolabile tramite la centrale.

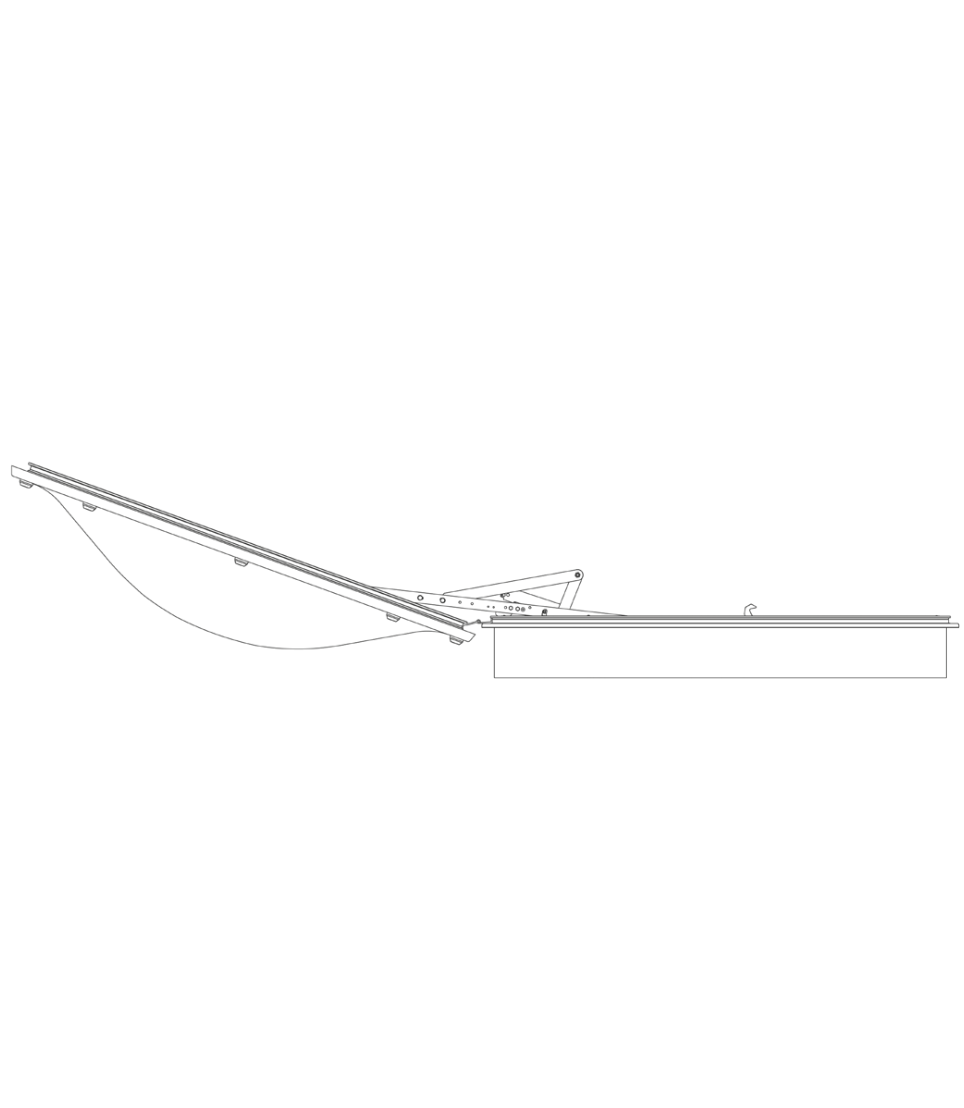

Apertura Evacuazione

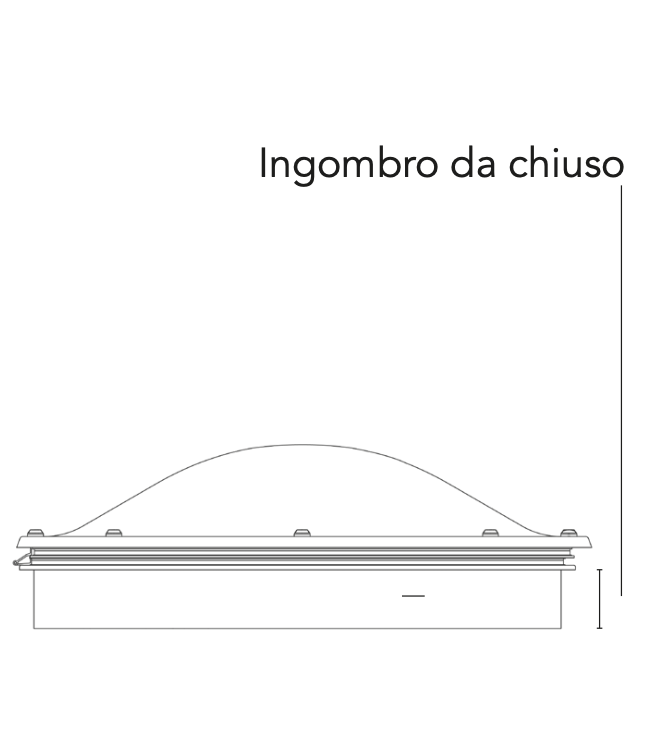

Apertura ventilazione giornaliera

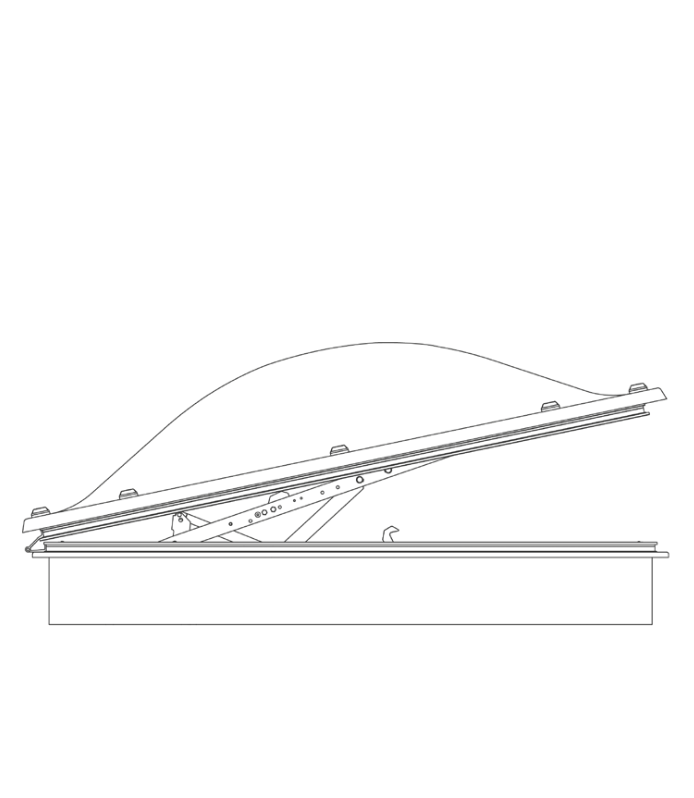

Chiuso
MANUALE
INSTALLAZIONE SICUREZZA USO MANUTENZIONE
Il presente manuale indica l’utilizzo previsto dell’apparecchiatura e fornisce istruzioni per il trasporto, l’installazione, il montaggio e l’uso della stessa. Fornisce informazioni sulla presenza di rischi.
Materiale
